Peralatan pengujian tabung osilasi air percikan untuk pengujian IPX4
1. Pengantar
Tabung osilasi dirancang sesuai dengan IEC60529, Gambar 4, Pasal 14.2.3 dan 14.2.4, digunakan untuk memverifikasi perlindungan terhadap penyemprotan (IPX3) dan percikan air (IPX4), dan banyak digunakan di industri elektronik, lampu, komponen listrik, suku cadang mobil dll.

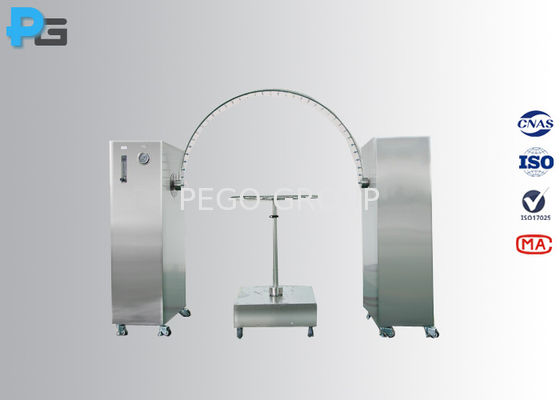

Peralatan uji tahan air IPX3 dan IPX4 terdiri dari tabung osilasi (R200 sampai R1600), papan putar, tangki air, unit kontrol (touch screen + PLC), flowmeter, dll.Tabung osilasi terbuat dari SUS304 stainless steelUntuk tes IPX3, tabung osilasi memiliki lubang semprotan di atas busur 600kedua sisi titik tengah (lubang lainnya diblokir), laju aliran total diatur sebagai persyaratan standar, kandang yang akan diuji ditempatkan di titik tengah semicircle,tabung menyebabkan berosilasi melalui sudut 1200, 600di kedua sisi vertikal, waktu untuk satu osilasi lengkap (2*1200Untuk tes IPX4, tabung osilasi memiliki lubang semprotan di seluruh 180° dari semicircle,arus total disesuaikan sesuai dengan persyaratan standar, dan diukur dengan flowmeter. tabung menyebabkan berosilasi melalui sudut hampir 3600, 1800di kedua sisi vertikal, dan waktu untuk satu osilasi lengkap (2*3600Waktu ujiannya adalah 10 menit.
2Spesifikasi
| Model |
IPX34C |
| Radius tabung |
R1600 |
R1400 |
R1200 |
R1000 |
R800 |
R600 |
R400 |
R200 |
| Ukuran luar (L*W*H, m) |
4*3.2*2.8 |
3.6*3*2.6 |
3.2*2.4*2.4 |
2.8*2.2*2.2 |
2.4*1.8*2 |
2*1,4*1.8 |
/ |
/ |
| Tingkat pengiriman (L/menit) |
0 ~ 10 |
0 ~ 10 |
0 ~ 6 |
0 ~ 6 |
0 ~ 4 |
0 ~ 3 |
/ |
/ |
| Diameter dari turntable (mm) |
Φ1000 |
Φ1000 |
Φ800 |
Φ800 |
Φ600 |
Φ600 |
/ |
/ |
| Ketinggian papan putar (mm) |
1750 ~ 2350 |
1750 ~ 2350 |
1350~1950 |
1350~1950 |
950 ~ 1550 |
550 ~ 1000 |
/ |
/ |
| Aperture dari nozzles (mm) |
0.4 |
| Sudut tabung |
1200(IPX3), 3600(IPX4) atau ditentukan oleh pengguna |
| Kecepatan rotasi tabung |
4s untuk 2*1200, 12s untuk 2*3600atau user defined |
| Bahan tabung |
SUS304 stainless steel |
| Kecepatan rotasi turntable |
1 ~ 5r/menit |
| Perlindungan |
Kebocoran listrik, hidropenia, sirkuit pendek |
| Kekuatan kerja |
220V, 50/60Hz, 1KW |
| Sumber air |
1) Pengguna diminta untuk mengkonfigurasi sumber air untuk peralatan di lokasi instalasi, dengan tekanan air tidak kurang dari 0,2Mpa, dan memasang keran 4/8 inci.
2) keran tidak lebih dari 2 meter dari peralatan
|
3Pertanyaan yang Sering Diajukan
Apakah peralatan dapat adaptor semua tabung osilasi?
Ya.
2). Dapatkah kita menyesuaikan kapasitas bantalan dari turntable?
Pego: Ya, turntable biasa dapat menahan sampel dengan berat kurang dari 50KG, tapi kami mendukung layanan kustomisasi.
3) Air macam apa yang bisa digunakan?
Pego: Air tawar, namun air uji dapat berbeda tergantung pada standar produk dan tujuan uji. Air kemurnian dianjurkan pada sebelumnya, ini akan mengurangi risiko penyumbatan nozel.Tapi dalam prakteknya, air keran digunakan paling banyak, peralatan mengkonfigurasi 2 filter air.
4) Apa yang harus kita lakukan jika jarum tersumbat?

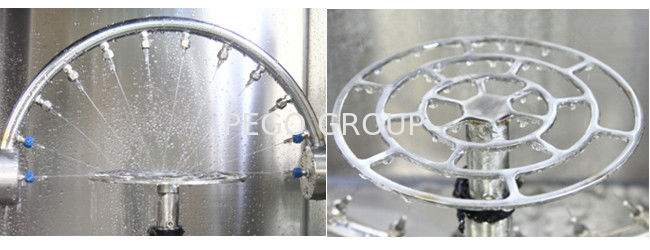

Pego: jarum biru dapat diganti dengan mudah, hanya menusuk jarum keluar dan mengganti yang baru. 100 jarum cadangan akan dikirim dengan barang.
5) Apakah air dapat didaur ulang?
Tidak, ini adalah peralatan tipe terbuka, air tidak dapat didaur ulang.
Apakah Anda menyediakan layanan instalasi di tempat?
Pego: Sebenarnya, peralatan tidak memerlukan layanan instalasi di tempat. Peralatan akan dikirim hampir seluruhnya, pengguna hanya perlu membuat koneksi kabel sederhana ketika menerima barang.
7) Apa periode garansi? dan bagaimana kita bisa mendapatkan layanan purna jual?
Pego: Periode garansi adalah 12 bulan setelah pengguna menerima barang. 95% dari masalah purna jual dapat diselesaikan oleh tim insinyur kami melalui layanan jarak jauh.Pelanggan akan mendapatkan tanggapan dalam waktu 24 jam pada hari kerja setelah melaporkan masalahDalam pengalaman kami, sebagian besar masalah dapat dihilangkan dengan bimbingan insinyur kami, hanya sebagian kecil dari masalah yang disebabkan oleh kegagalan bagian,Itu karena kita menggunakan komponen bermerek, yang memiliki kinerja yang lebih baik dan keandalan yang baik. Jika bagian rusak, kami akan mengirim yang baru untuk diganti, bagian baru akan dikenakan biaya gratis dalam masa garansi.Dan juga tim eigneer kami akan mengajarkan bagaimana untuk mengganti bagian yang rusak.
