IEC60601-1 Test Probe Kits for Verification to Openings in Enclosures of ME equipment
1. Pengantar

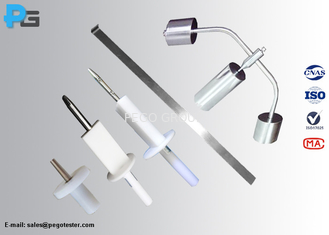

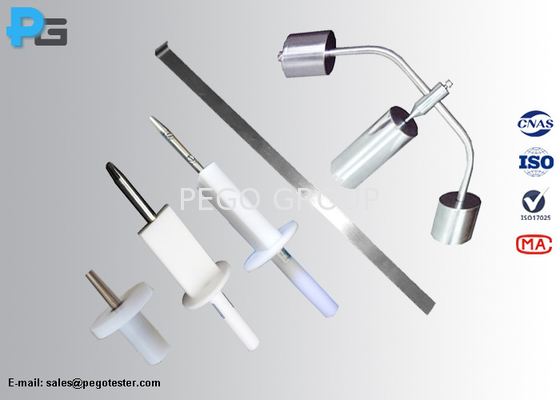

Kit probe uji memenuhi persyaratan IEC60601-1, termasuk jari uji standar, pin uji, jari uji lurus yang tidak digabungkan, kait uji dan batang uji logam,Mereka digunakan untuk memverifikasi aksesibilitas bagian dan bukaan berbahaya hidup atau mekanis dalam kandang peralatan listrik medis..
2Spesifikasi
| Nama |
Nomor gambar |
Parameter |
| Jari uji standar (sonde uji B) |
IEC60601-1 Pasal 5.9.2.1 dan Gambar 6
IEC60950-1 gambar 2A
IEC61032 Gambar 2
|
Tujuan:untuk mengidentifikasi bagian-bagian yang dapat diakses dari peralatan ME
Spesifikasi:
1) Diameter dari dactylogryposis: Φ12mm
2) Panjang dari dactylogryposis: 80mm
3) Diameter baffle. Φ50mm
4) Panjang baffle: 100mm
|
| Jari uji lurus tanpa sendi dengan gaya 30N |
IEC60601-1 Pasal 5.9.2.1
IEC60950-1 Pasal 2.1.1.1
|
Tujuan: untuk memverifikasi bukaan yang mencegah masuknya jari uji standar
Spesifikasi: ukurannya sama dengan probe uji B, tetapi tanpa sendi, kekuatan 30N diterapkan.
|
| Test Hook |
IEC60601-1 Gambar 7
IEC60065 Pasal 9.1.7 dan Gambar 4
|
Tujuan: untuk memverifikasi pembukaan ME EQUIPMENT yang dimaksud
Spesifikasi:
1) Panjang: 180mm
2) Lebar: 8mm
3) Panjang kail: 5 mm
Ketebalan: 1 mm
5) Bahan: SUS304 stainless steel
|
| Tongkat uji |
IEC60601-1 Pasal 8.4.2 d) |
Tujuan: untuk memverifikasi pembukaan bagian dalam yang dapat disentuh
Spesifikasi:
1) diameter: 4 mm
2) Panjang: 100mm
3) Bahan: batang logam, gagang nilon
4) Rekomendasi kekuatan yang diterapkan: 0N, 10N
|
| Pin uji (sonde uji 13) |
IEC60601-1 Pasal 8.4.2 d) dan Gambar 8
IEC60950-1 gambar 2B
IEC61032 Gambar 9
|
Tujuan: untuk memverifikasi pembukaan bagian dalam yang dapat disentuh
Spesifikasi:
1) Diameter: Φ3mm (kepala), Φ4mm (ekor)
2) Panjang probe: 15mm
3) Diameter baffle: Φ25mm
Ketebalan baffle: 4 mm
|
| Alat pengujian tekanan bola |
IEC60601-1 Pasal 8.8.4.1 dan Gambar 21 |
Tujuan: untuk memverifikasi isolasi dari ketahanan terhadap panas dari peralatan ME
Spesifikasi:
1) diameter bola: 5 mm (R2.5 mm)
2) Tekanan uji: 20N±0,2N
3) Bahan: Baja tahan karat
4) Pemegang sampel: Φ50mm-panjang 100mm, silinder tajam (konfigurasi dengan lubang untuk memasukkan termokopel)
|
3Pertanyaan yang Sering Diajukan
1) Bagaimana kita bisa menggunakan kekuatan selama ujian?
Pego: Ada dua metode bagi pengguna untuk menerapkan kekuatan selama tes: 1. Pengguna dapat memilih probe uji dengan built-in thruster, thruster dibangun di pegangan, hanya menekan pegangan,kekuatan yang tepat dapat diterapkan. 2. probe dapat bekerja dengan force gauge untuk menerapkan kekuatan. probe dikonfigurasi dengan konektor di ekor pegangan.
Biasanya, gaya yang direkomendasikan untuk diuji adalah 10N, tetapi dalam beberapa standar produk, gaya yang direkomendasikan akan mencapai 50N.
2) Bagaimana probe terhubung dengan sirkuit indikasi kontinuitas?
Pego: probe akan datang dengan kabel untuk terhubung dengan sirkuit indikasi kontinuitas. pengguna dapat membuat sirkuit indikasi kontinuitas sendiri, atau membeli aNindikator listrikdari Pego.
3) Bagaimana menyimpan dan memelihara probe tes dalam kehidupan sehari-hari?
Sonde akan datang dengan casing pelindung, ketika tidak digunakan, letakkan di dalam casing.
4) Bagaimana Anda membuktikan bahwa probe memenuhi standar relatif?
Pego: Pengguna dapat meminta sertifikat kalibrasi yang dikeluarkan oleh laboratorium berwenang ISO17025, tetapi harga sertifikat kalibrasi akan dikenakan biaya tambahan.
