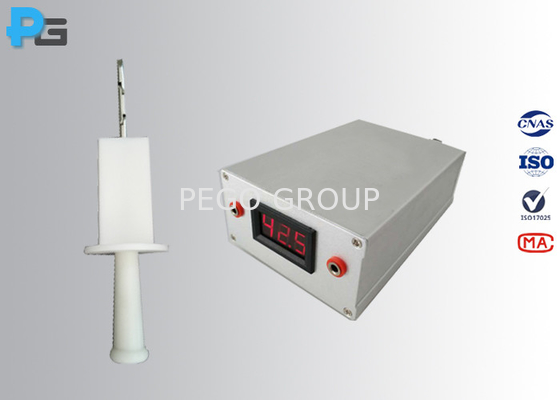

Peralatan pengujian konektor EV IEC 62196 Probe jari uji B dengan indikator listrik 42V
1.Pendahuluan Probe Jari B:

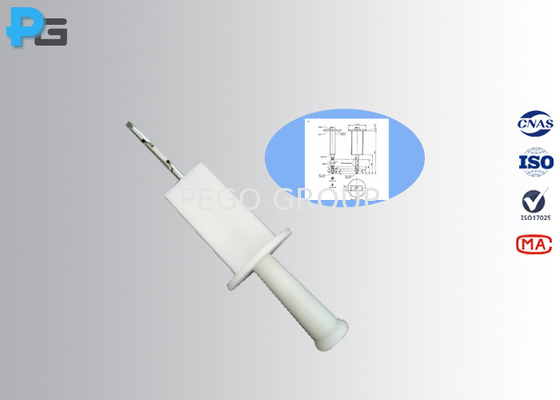

Uji jari probe B adalah peralatan pengujian presisi tinggi whcih dapat digunakan untuk menguji EV soket-outlet dan konektor kendaraan, itu dirancang secara ketat sesuai dengan IEC61032 gambar 2,dan memenuhi persyaratan IEC62196-1 klausa 10.1, UL507, UL1278 gambar 8 dan IEC60529 gambar 2. probe jari uji dimaksudkan untuk memverifikasi perlindungan dasar terhadap akses ke bagian berbahaya,Hal ini juga digunakan untuk memeriksa perlindungan terhadap akses dengan jari.
Sonde jari uji B terdiri dari jari, baffle, pegangan terisolasi, dan dapat disesuaikan dengan klip buaya di ujung pegangan untuk uji anti-kejut listrik.Hal ini juga dapat disesuaikan dengan M6 lubang berujung pada ujung pegangan untuk melengkapi dengan tarik dan mendorong dinamometer atau disesuaikan langsung dengan 10N pendorong untuk perlindungan kandang tes.
2. Spesifikasi jari uji sendi
| Model |
PG-TPB |
PG-TPB ((1) |
PG-TPB(2) |
PG-TPB ((3) |
| Ukuran sendi 1 |
30 ± 0.2 |
30 ± 0.2 |
30 ± 0.2 |
30 ± 0.2 |
| Ukuran sendi 2 |
60 ± 0.2 |
60 ± 0.2 |
60 ± 0.2 |
60 ± 0.2 |
| Panjang jari |
80 ± 0.2 |
80 ± 0.2 |
100 ± 0.2 |
80 ± 0.2 |
| Ukuran ujung jari ke baffle |
180 ± 0.2 |
180 ± 0.2 |
- Aku tidak tahu. |
180 ± 0.2 |
| Pembuatan ujung jari silinder |
R2±0.05 |
R2±0.05 |
R2±0.05 |
R2±0.05 |
| Filet ujung jari |
S4±0.05 |
S4±0.05 |
S4±0.05 |
S4±0.05 |
| Sudut potong ujung jari |
37o0 -10′ |
37o0 -10′ |
37o0 -10′ |
37o0 -10′ |
| Jari-jari ujung jari |
14o0 -10′ |
14o0 -10′ |
14o0 -10′ |
14o0 -10′ |
| Diameter |
F12 0 -0.05 |
F12 0 -0.05 |
F12 0 -0.05 |
F12 0 -0.05 |
| Diameter bagian A-A |
F50 |
F50 |
- Aku tidak tahu. |
F50 |
| Lebar sektor A-A |
20 ± 0.2 |
- Aku tidak tahu. |
- Aku tidak tahu. |
20 ± 0.2 |
| Diameter baffle |
F75 ± 0.2 |
F75 ± 0.2 |
F125 ± 0.2 |
F75 ± 0.2 |
| Ketebalan baffle |
5 ± 0.5 |
5 ± 0.5 |
- Aku tidak tahu. |
5 ± 0.5 |
| Kekuatan |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
10-30N |
| Standar mematuhi |
IEC61032 |
IEC60335-1 |
IEC60335-2-14 |
IEC60529 |
3. Gambar dari tes jari probe
4. FAQ
1) Standar apa yang sesuai dengan probe jari uji B?
Jawaban: Ini dapat memenuhi IEC61032, IEC60529, IEC62196, IEC60335, IEC61851-1, IEC60061 dll.
2) Apakah probe jari uji B datang dengan sertifikat kalibrasi?
Jawabannya: Ya, dapat datang dengan sertifikat kalibrasi laboratorium ketiga, tetapi biayanya dibebankan sendiri.
3). Berapa waktu lead dari tes jari probe B?
Jawaban: Kami memiliki probe di stok, itu bisa dikirimkan segera.
Apakah probe dengan pendorong?
Jawaban: Kami memiliki dua model untuk dipilih, satu adalah tanpa pendorong tetapi dengan M6lubang berujung pada ujung pegangan, yang lain adalah dengan pendorong dan pendorong dapat disesuaikan dengan 10N, 50N, dll.
