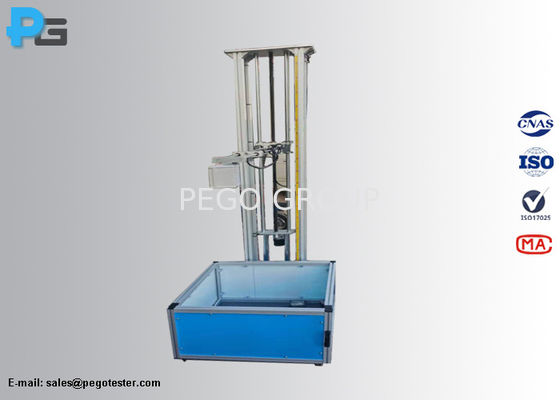

IEC61010-1 Pasal 8.2.2 Gambar 10 Mesin pengujian dampak jatuh bola baja untuk peralatan listrik medis

IEC61010-1 Pasal 8.2.2 Gambar 10 BajaSphereJatuhkan.Uji dampakMesin untuk peralatan listrik medis

1.Pengantar

PeraturanPeralatan uji dampak jatuh bola bajaDirancang dan diproduksi sesuai dengan persyaratan IEC61010-1 klausul 8.2 dan Gambar 10, IEC60601-1 klausul 15.3.3, IEC60950-1 Pasal 4.4.5 dan Gambar 4A, IEC60598-1 Pasal 4.13.4, IEC62368-1 Ketentuan T.6 dan Gambar T.1. Bola baja yang berbeda dapat dikonfigurasi sesuai dengan persyaratan standar yang berbeda. Peralatan dapat memberikan dampak bola pendulum dan dampak bola drop vertikal.Tester ini menggunakan prinsip tarikan elektromagnetik untuk menarik berbagai bola baja, dan melepaskan atau menarik bola baja uji melalui pelepasan magnetik atau tarikan yang dihasilkan oleh daya on dan off elektromagnet untuk mencapai dampak bola drop.Bola pendulum diangkat dengan tali baja, dan energi benturan yang dihasilkan oleh perbedaan ketinggian diukur secara kuantitatif untuk memberikan energi benturan bola pendulum yang diperlukan untuk uji.Konfigurasi default dari drop ball impact tester adalah Φ50mm steel ball, dan bola baja Φ50.8mm yang diperlukan oleh standar UL adalah opsional. Karena bola baja tahan karat tidak magnetik, bola baja yang dikonfigurasi membawa bola baja.Harap perhatikan untuk melembutkan mereka untuk perawatan untuk menghindari karat.

2.Standar

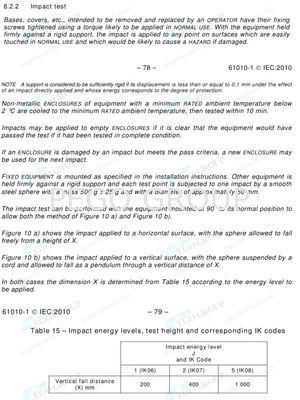

IEC61010-1 Peralatan listrik medis - Bagian 1: Persyaratan umum untuk keselamatan dasar dan kinerja penting Pasal 8.2. dan angka 10

IEC60601-1:2020 Peralatan listrik medis - Bagian 1: Persyaratan umum untuk keamanan dasar dan kinerja penting Pasal 15.3.3

IEC60950-1 Peralatan teknologi informasi Security Part 1: General requirements Clause 4.4.5 dan gambar 4A

IEC62368-1 Peralatan teknologi audio/video, informasi dan komunikasi ¢Bagian 1: Persyaratan keselamatan Annex T.6 dan Gambar T.1

IEC60598-1 Luminaries ¢ Bagian 1: Persyaratan umum dan pengujian Pasal 4.13.4

3. Aplikasi

PeraturanPerangkat uji jatuh bola bajadigunakan terutama untuk mensimulasikan dampak jatuh bebas dari benda pada ketinggian tertentu, untuk mengevaluasi kinerja bahan, produk atau struktur terkait.

3.1 Pengujian Kinerja Bahan

- Mengevaluasi Ketahanan Bahan: Dengan membiarkan bola baja jatuh ke permukaan bahan yang diuji dari ketinggian yang berbeda, diamati deformasi, retakan, dan kondisi lain dari bahan yang terkena dampak,dan dengan demikian menilai ketangguhan bahanMisalnya, dalam penelitian dan pengembangan bahan logam, ketahanan benturan logam dengan komposisi yang berbeda atau proses pengolahan panas dapat dibandingkan,memberikan dasar untuk pengoptimalan bahan.

- Karakteristik Kelelahan Materi Studi: Melakukan beberapa tes benturan bola baja untuk mensimulasikan beban benturan yang dapat ditanggung bahan selama penggunaan jangka panjang, menganalisis akumulasi kerusakan kelelahan pada bahan,dan memprediksi masa pakai bahan dalam aplikasi praktis.

3.2 Pemeriksaan Kualitas Produk

- Evaluasi Kinerja Perlindungan Kemasan: Letakkan produk yang dikemas di bawah perangkat uji dan biarkan bola baja jatuh ke atas kemasan untuk mensimulasikan dampak yang mungkin diderita produk selama transportasi dan penanganan.Periksa apakah bahan dan struktur kemasan dapat melindungi produk secara efektif, untuk mengoptimalkan desain kemasan dan mengurangi kerusakan produk selama proses logistik.

- Pengujian ketahanan jatuh dari produk elektronik: Untuk produk elektronik seperti ponsel dan tablet, perbaiki pada bangku uji dan lakukan tes dampak jatuh dengan bola baja untuk mengevaluasi toleransi casing, layar,komponen internalIni membantu untuk meningkatkan desain struktural produk dan meningkatkan keandalan dan daya tahan produk.

-Pemeriksaan Kekuatan Produk Kaca: Untuk produk kaca seperti wadah kaca dan kaca jendela kendaraan, uji jatuh bola baja dapat mendeteksi ketahanan benturan mereka,menentukan apakah produk memenuhi standar kualitas dan persyaratan keselamatan, dan memastikan keamanan produk selama penggunaan normal dan kemungkinan dampak kecelakaan.

3.3 Aplikasi di Bidang Konstruksi dan Teknik

- Pengujian ketahanan benturan ubin atap: Jatuhkan bola baja ke atas ubin atap untuk mensimulasikan faktor dampak alami seperti hujan es, mengevaluasi ketahanan benturan ubin atap,dan memberikan referensi untuk pemilihan ubin atap dan kontrol kualitas, memastikan waterproofing dan keamanan struktural bangunan dalam kondisi cuaca yang buruk

- Penelitian tentang ketahanan benturan beton: Melalui uji jatuh bola baja, mempelajari respons mekanik beton di bawah beban dampak,dan memberikan dukungan data untuk penerapan struktur beton dalam skenario teknik di mana mereka terkena dampak, seperti proyek perlindungan militer dan struktur tahan ledakan.

3.4 Dalam Bidang Penelitian Ilmiah dan Pengajaran

- Menyediakan dukungan data untuk penelitian akademis: Dalam penelitian disiplin ilmu seperti ilmu material dan mekanika, alat uji jatuh bola baja dapat digunakan untuk memperoleh data respons dinamis bahan di bawah beban benturan, seperti tekanan,ketegangan, dan pola deformasi, memberikan dasar eksperimental untuk pembentukan dan verifikasi hubungan konstitutif material, model teoritis dinamika dampak, dll.

- Berfungsi sebagai alat demonstrasi pengajaran: Selama proses pengajaran jurusan yang relevan, gunakan perangkat uji jatuh bola baja untuk demonstrasi di tempat, memungkinkan siswa untuk secara intuitif mengamati fenomena dampak,memahami pengetahuan yang relevan seperti sifat mekanik material dan dinamika dampak, dan meningkatkan minat siswa untuk belajar dan kemampuan mereka untuk memahami pengetahuan teoritis.

4.Parameter

4. Angka
