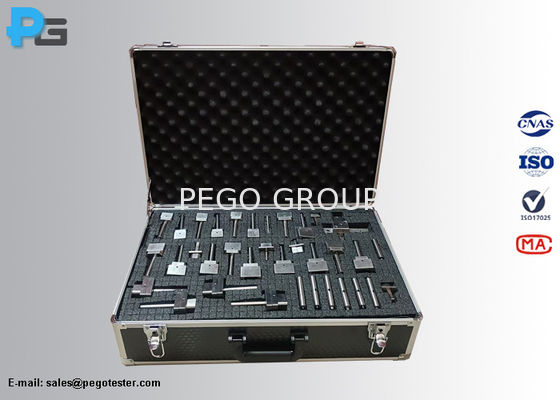

| Standar |
Nomor gambar dan nama gauge |
Tujuan pengujian |
| IEC60320-3 |
Gambar 2 - Go Gauge untuk konektor ke lembar standar C1 |
Untuk memverifikasi apakah konektor C1 dapat dimasukkan sepenuhnya ke dalam gauge dengan gaya yang tidak melebihi 60N |
| IEC60320-3 |
Gambar 3 - Go Gauge untuk konektor ke lembar standar C5 |
Untuk memverifikasi apakah konektor C5 dapat dimasukkan sepenuhnya ke dalam gauge dengan gaya yang tidak melebihi 60N |
| IEC60320-3 |
Gambar 4 - Go Gauge untuk konektor ke lembar standar C7 |
Untuk memverifikasi apakah konektor C7 dapat dimasukkan sepenuhnya ke dalam gauge dengan gaya yang tidak melebihi 60N |
| IEC60320-3 |
Gambar 5 - Go Gauge untuk konektor sisi ke lembar standar C7 |
Untuk memverifikasi apakah konektor C7 dapat dimasukkan sepenuhnya ke dalam gauge dengan gaya yang tidak melebihi 60N |
| IEC60320-3 |
Gambar 6 - Tidak Go Gauge untuk konektor ke lembar standar C1 |
Untuk memverifikasi apakah konektor C1 tidak dapat dimasukkan ke dalam gauge dengan gaya yang tidak melebihi 60N |
| IEC60320-3 |
Gambar 7 - Tidak Go Gauge untuk konektor ke lembar standar C1, C5 dan C7 |
Untuk memverifikasi apakah konektor C1, C5 dan C7 tidak dapat dimasukkan ke dalam gauge dengan gaya yang tidak melebihi 60N |
| IEC60320-3 |
Gambar 8 - Gauge Not-Go untuk konektor ke lembar standar C1 dan C7 |
Untuk memverifikasi apakah konektor C1 dan C7 tidak dapat dimasukkan ke dalam gauge dengan gaya yang tidak melebihi 60N |
| IEC60320-3 |
Gambar 9 - Bilah untuk memeriksa ketahanan terhadap deformasi bagian depan dari konektor ke lembar standar C7 |
Untuk konektor 2.5A untuk peralatan kelas II menurut lembar standar C7, harus memiliki ketahanan terhadap deformasi yang cukup. |
| IEC60320-3 |
Gambar 10 - Gauge Not-Go untuk pintu masuk peralatan ke lembar standar C8, C8A dan C8B |
Ketika pengukur dimasukkan di antara tepi inlet peralatan C8, C8A dan C8B dengan gaya 30n, ia tidak boleh menyentuh bagian bawah inlet. |
| IEC60320-3 |
Gambar 11 - Go Gauge untuk konektor ke lembar standar C9 |
Untuk memverifikasi apakah konektor C9 dapat dimasukkan sepenuhnya ke dalam gauge dengan gaya yang tidak melebihi 60N |
| IEC60320-3 |
Gambar 12 - Tidak Go Gauge untuk konektor ke lembar standar C9 |
Untuk memverifikasi apakah konektor C9 tidak dapat dimasukkan ke dalam gauge dengan gaya yang tidak melebihi 60N |
| IEC60320-3 |
Gambar 13 - Go Gauge untuk pintu masuk peralatan ke lembar standar C10 |
Untuk memverifikasi apakah pengukur dapat dimasukkan sepenuhnya ke dalam inlet peralatan C10 dengan gaya yang tidak melebihi 60N |
| IEC60320-3 |
Gambar 14 - Go Gauge untuk konektor ke lembar standar C13 |
Untuk memverifikasi apakah konektor C13 dapat dimasukkan sepenuhnya ke dalam gauge dengan gaya yang tidak melebihi 60N |
| IEC60320-3 |
Gambar 15 - Tidak Go Gauge untuk konektor ke lembar standar C13 dan C17 |
Untuk memverifikasi apakah konektor C13 dan C17 tidak dapat dimasukkan ke dalam gauge dengan gaya yang tidak melebihi 60N |
| IEC60320-3 |
Gambar 16 - Go Gauge untuk pintu masuk peralatan ke lembar standar C14, C16 dan C18 |
Untuk memverifikasi apakah pengukur dapat dimasukkan sepenuhnya ke dalam inlet peralatan C14, C16 dan C18 dengan gaya yang tidak melebihi 60N |
| IEC60320-3 |
Gambar 17 - Go Gauge untuk konektor ke lembar standar C15 |
Untuk memverifikasi apakah konektor C15 dapat dimasukkan sepenuhnya ke dalam gauge dengan gaya yang tidak melebihi 60N |
| IEC60320-3 |
Gambar 18 - Go Gauge untuk konektor ke lembar standar C17 |
Untuk memverifikasi apakah konektor C17 dapat dimasukkan sepenuhnya ke dalam gauge dengan gaya yang tidak melebihi 60N |
| IEC60320-3 |
Gambar 19 - Go Gauge untuk konektor ke lembar standar C19 |
Untuk memverifikasi apakah konektor C19 dapat dimasukkan sepenuhnya ke dalam gauge dengan gaya yang tidak melebihi 60N |
| IEC60320-3 |
Gambar 20 - Go Gauge untuk pintu masuk peralatan ke lembar standar C20 dan C24 |
Untuk memverifikasi apakah pengukur dapat dimasukkan sepenuhnya ke dalam inlet peralatan C20 dan C24 dengan gaya yang tidak melebihi 60N |
| IEC60320-3 |
Gambar 21 - Go Gauge untuk konektor ke lembar standar C21 |
Untuk memverifikasi apakah konektor C21 dapat dimasukkan sepenuhnya ke dalam gauge dengan gaya yang tidak melebihi 60N |
| IEC60320-3 |
Gambar 22 - Go Gauge untuk pintu masuk peralatan ke lembar standar C22 |
Untuk memverifikasi apakah pengukur dapat dimasukkan sepenuhnya ke dalam inlet peralatan C22 dengan gaya yang tidak melebihi 60N |
| IEC60320-3 |
Gambar 23 - Go Gauge untuk konektor ke lembar standar C23 |
Untuk memverifikasi apakah gauge dapat dimasukkan sepenuhnya ke dalam inlet peralatan C23 dengan gaya yang tidak melebihi 60N |
| IEC60320-3 |
Gambar 24 - Tidak Go Gauge untuk konektor ke lembar standar C13, C15 dan C17 |
Untuk memverifikasi apakah konektor C13, C15 dan C7 tidak dapat dimasukkan ke dalam gauge dengan gaya yang tidak melebihi 60N |
| IEC60320-3 |
Gambar 25 - Go Gauge untuk konektor ke lembar standar C15A |
Untuk memverifikasi apakah konektor C15A dapat dimasukkan sepenuhnya ke dalam gauge dengan gaya yang tidak melebihi 60N |
| IEC60320-3 |
Gambar 26 - Go Gauge untuk pintu masuk peralatan ke lembar standar C16A |
Untuk memverifikasi apakah konektor C16A dapat dimasukkan sepenuhnya ke dalam gauge dengan gaya yang tidak melebihi 60N |
| IEC60320-3 |
Gambar 27 - Mengubah ukuran untuk outlet peralatan ke lembar standar F |
Untuk memverifikasi apakah gauge dapat dimasukkan sepenuhnya ke dalam inlet peralatan F dengan gaya yang tidak melebihi 60N |
| IEC60320-3 |
Gambar 28 - Mengubah ukuran untuk outlet peralatan ke lembar standar H |
Untuk memverifikasi apakah pengukur dapat dimasukkan sepenuhnya ke dalam inlet peralatan H dengan gaya yang tidak melebihi 60N |
| IEC60320-3 |
Gambar 29 - Go Gauge untuk outlet peralatan ke lembar standar J |
Untuk memverifikasi apakah gauge dapat dimasukkan sepenuhnya ke dalam inlet peralatan J dengan gaya yang tidak melebihi 60N |
| IEC60320-3 |
Gambar 30 - Go Gauge untuk outlet peralatan ke lembar standar L |
Untuk memverifikasi apakah gauge dapat dimasukkan sepenuhnya ke dalam inlet L peralatan dengan gaya yang tidak melebihi 60N |
| IEC60320-3 |
Gambar 31 - Pengukur untuk titik pemeriksaan kontak pertama (0.2A) |
Gauge yang sesuai harus diterapkan pada lubang masuk dari setiap kontak soket konektor dengan gaya yang tidak melebihi 5N. Ketika gauge dimasukkan sepenuhnya,Pin yang lebih panjang dari gauge (gauge kontak) harus melakukan kontak dan pin yang lebih pendek (tidak ada gauge kontak) tidak harus melakukan kontak.. |
| Gambar 31 - Pengukur untuk titik pemeriksaan kontak pertama (2.5A) |
| Gambar 31 - Pengukur untuk titik pemeriksaan kontak pertama (6A) |
| Gambar 31 - Pengukur untuk titik pemeriksaan kontak pertama (10A) |
| Gambar 31 - Pengukur untuk titik pemeriksaan kontak pertama (16A-E) |
| Gambar 31 - Pengukur untuk titik pemeriksaan kontak pertama (16A-L) |
