IEC60320-1 Peralatan pengujian kekuatan tarik maksimum dan minimum kopling peralatan

1. Pengantar

PeraturanPeralatan pengujian kekuatan tarik kopling peralatandirancang sesuai dengan IEC60320-1 gambar 3 dan gambar 4 dan klausul 16, untuk memverifikasi kekuatan tarik maksimum dan minimum dari outlet konektor/perangkat.Kekuatan tarik minimum diverifikasi dengan memasukkan pengukur pin uji ke setiap konektor/outlet peralatan individuPeralatan ini terdiri dari kabinet kontrol, lempeng pemasangan, perangkat pemanas, inlet peralatan / konektor colokan, gantungan massa, massa tambahan dan massa utama.Ketinggian bingkai perangkat adalah 550mm, dan jarak antara sumbu dari kedua kolom adalah 150mm.

Kekuatan tarik maksimum: gunakan kekuatan tarik maksimum yang ditentukan dalam standar (kekuatan total massa utama, massa tambahan, kail,dan inlet peralatan/konektor colokan), konektor / outlet peralatan tidak harus tetap berada di konektor inlet / colokan peralatan.

* Untuk menguji kopling peralatan untuk kondisi panas atau kondisi sangat panas,Fungsi pemanasan harus dihidupkan dan uji kekuatan tarik maksimum harus dimulai setelah mencapai suhu yang ditentukan..

Kekuatan tarik minimum: Memegang spesimen dengan tangan, and insert the test pin gauge of the minimum withdrawal force specified in the standard ( the total mass of the pin should be equal to the value specified in the standard) into each individual connector / appliance outlet, gauge tidak akan jatuh dari kontak dalam waktu 3 detik.

2. Parameter

Tabel 5- Kekuatan Penarikan Maksimum dan Minimal

3Gambar multi-pin dan single-pin gauge

4. Komposisi perangkat uji kekuatan tarik

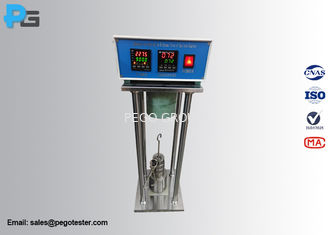

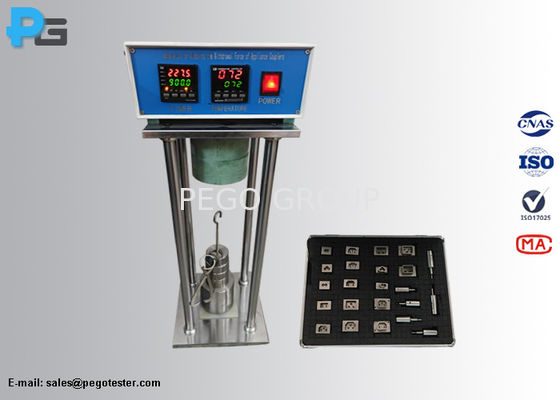

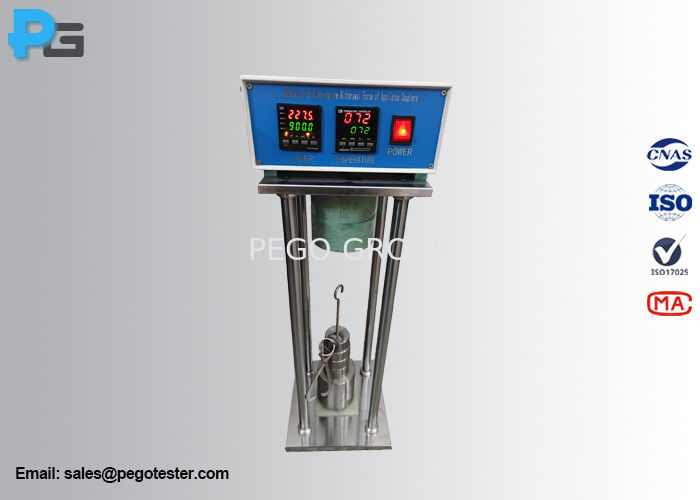

Perangkat uji kekuatan tarik terdiri dari bingkai, kabinet kontrol, lempeng pemasangan, perangkat pemanas, konektor masuk/kontak colokan peralatan (gauge multi-pin maksimum dan gauge single-in), penjepit,massa tambahan dan massa utamaKerangka ini terbuat dari baja, massa tambahan. And the principal mass and the appliance inlet/plug connector (multi-pin gauge for maximum extraction test and single-pin gauge for minimum extraction test) are made of S16 anti-corrosion mirror steel which with magnetic and rust-proof characteristicKonektor inlet/plug peralatan (gauge multi-pin) dan gauge single-pin dapat disesuaikan sesuai dengan lembar standarkonektor/outlet peralatan.
