IEC60529 Peralatan pengujian nozel semprot untuk pengujian IPX3 dan IPX4
1. Pengantar

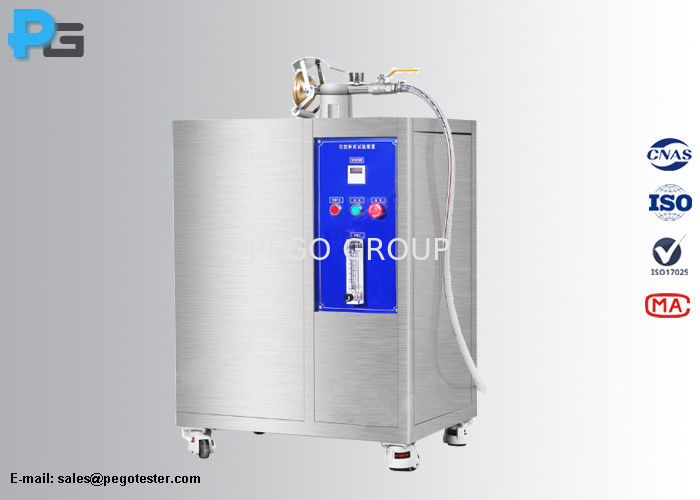

Peralatan pengujian nozel semprot IPX3/4 dapat memenuhi persyaratan IEC60529 pasal 14.2.3 dan 14.2.4 dan gambar 5, digunakan untuk memverifikasi perlindungan terhadap air penyemprotan (IPX3) dan air percikan (IPX4) untuk sampel berukuran besar.Tangki air dan kotak kontrolPeralatan ini adalah untuk mensimulasikan kondisi hujan untuk memeriksa kinerja fisik lampu luar ruangan, peralatan rumah tangga, suku cadang mobil dan lain-lain.

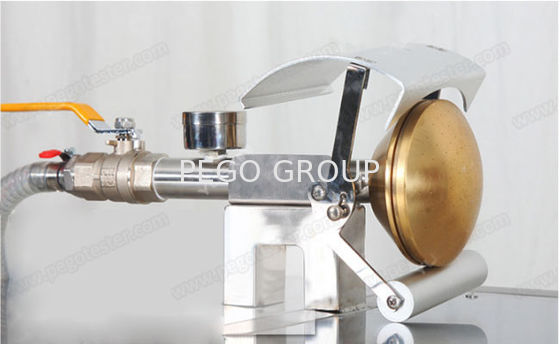

Nozzle semprot perangkat genggam dirancang sesuai dengan IEC60529 gambar 5, itu itu digunakan untuk memverifikasi perlindungan terhadap penyemprotan air (IPX3) dan percikan air (IPX4) untuk sampel ukuran besar.Perangkat genggam terdiri dari muncung semprot, perisai bergerak, counterweight, selang dan alat ukur tekanan.2 lingkaran dalam 12 lubang pada 300pitch, 4 lingkaran luar 24 lubang pada 150pelindung bergerak terbuat dari aluminium, pelindung counterbalanced berada di tempat untuk tes IPX3, tekanan air disesuaikan untuk memberikan tingkat pengiriman yang ditentukan,Tekanan untuk mencapai tingkat pengiriman ini akan berada dalam kisaran 50 kPa hingga 150 kPa, dan harus tetap konstan selama pengujian, durasi pengujian adalah 1 menit/m2dari permukaan yang dihitung dari kandang dan dengan durasi minimal 5 menit. Untuk tes IPX4,Perisai yang diimbangi dikeluarkan dari nozel semprot dan kandang disemprotkan dari semua arah yang praktis, laju aliran air dan waktu penyemprotan per unit area sama dengan tes IPX3.
2. Fitur
● Untuk tes IPX3 dan IPX4.
● Nozzle semprotan diolah dengan teknologi CNC, kepala terbuat dari kuningan murni, dan permukaan dipoles cermin.dan bagian-bagian lainnya terbuat dari baja tahan karat SUS304.
● Permukaan kepala nozel disemprotkan dengan lapisan anti karat, yang secara efektif dapat mencegah tanda air pada permukaan nozel dari menghasilkan patina dan mempengaruhi penampilan.
● Nozzle semprot memiliki 121 lubang dengan diameter 0,5 mm (1 lubang di tengah, 2 lingkaran dalam 12 lubang di 300pitch, 4 lingkaran luar 24 lubang pada 150pitch), sepenuhnya memenuhi persyaratan IEC60529.
● Kotak kontrol termasuk timer, tombol saklar listrik, tombol berhenti darurat, tombol start dan flowmeter.
3Spesifikasi
| Model |
IPX34AS |
| Ukuran luar (L*W*H) |
870mm*600mm*950mm (kotak kontrol)
370mm*115mm*165mm (nozzle semprot)
|
| Diameter nozel semprot |
102mm |
| Jumlah lubang |
121 |
| Diameter lubang |
Φ0,5 mm |
| Posisi lubang |
1 lubang di tengah
2 lingkaran dalam 12 lubang pada 300ketinggian
4 lingkaran luar 24 lubang pada 150ketinggian
|
| Diameter luar inlet air |
Φ16mm |
| Diameter luar pipa air |
Φ28mm |
| Tingkat aliran |
10L/min±5% |
| Metode penyesuaian flowmeter |
Pengaturan manual |
| Kisaran tekanan air |
50-150Kpa |
| Tampilan flowmeter |
Pengukur aliran kaca |
| Kapasitas tangki air |
150L |
| Kekuatan kerja |
220V/50Hz |
| Sumber air |
1) Pengguna diminta untuk mengkonfigurasi sumber air untuk peralatan di lokasi instalasi, dengan tekanan air tidak kurang dari 0,2Mpa, dan memasang keran 4/8 inci.
2) keran tidak lebih dari 2 meter dari peralatan
|
| Persyaratan untuk lokasi |
Lantai rata, drainase tidak terhalang, tanah dan dinding kedap air, dan lantai drainase atau selokan drainase diatur |
4Pertanyaan yang Sering Diajukan
1) Apa jenis air yang dapat digunakan?
Pego: Air kemurnian direkomendasikan terlebih dahulu, air keran, air tawar atau air lainnya dapat digunakan sesuai dengan persyaratan standar yang berbeda.
2) Dapatkah air didaur ulang?
Tidak, ini adalah peralatan tipe terbuka, air tidak dapat didaur ulang.
Apakah Anda menyediakan layanan instalasi di tempat?
Pego: Sebenarnya, peralatan tidak memerlukan layanan instalasi di tempat. Peralatan akan dikirim hampir seluruhnya, pengguna hanya perlu membuat koneksi kabel sederhana ketika menerima barang.
4) Apa periode garansi? dan bagaimana kita bisa mendapatkan layanan purna jual?
Pego: Periode garansi adalah 12 bulan setelah pengguna menerima barang. 95% dari masalah purna jual dapat diselesaikan oleh tim insinyur kami melalui layanan jarak jauh.Pelanggan akan mendapatkan tanggapan dalam waktu 24 jam pada hari kerja setelah melaporkan masalahDalam pengalaman kami, sebagian besar masalah dapat dihilangkan dengan bimbingan insinyur kami, hanya sebagian kecil dari masalah yang disebabkan oleh kegagalan bagian,Itu karena kita menggunakan komponen bermerek, yang memiliki kinerja yang lebih baik dan keandalan yang baik. Jika bagian rusak, kami akan mengirim yang baru untuk diganti, bagian baru akan dikenakan biaya gratis dalam masa garansi.Dan juga tim eigneer kami akan mengajarkan bagaimana untuk mengganti bagian yang rusak.
