IEC60884-1 Gambar 27 dan Gambar 42 Alat Uji Dampak Suhu Rendah untuk Uji Penutup Pin, Colokan

IEC60884-1 Gambar 27 dan Gambar 42 Alat Uji Dampak Suhu Rendah untuk Uji Sel, Colokan dan Soket-Outlet Isolasi Pin

1Pengantar:

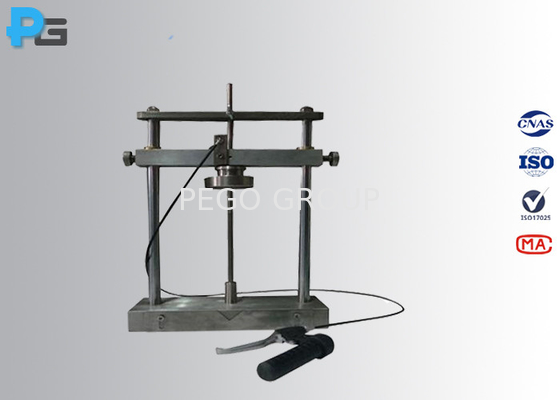

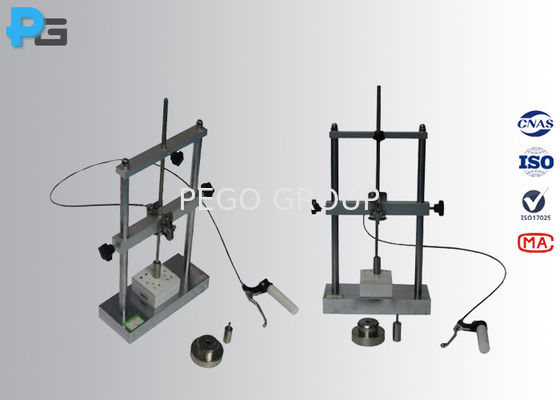

Alat uji benturan suhu rendah dirancang sesuai dengan IEC60884-1 klausul 24.4/gambar 27 dan klausul 30.4/gambar 42, IEC60811-1-4 klausul 8.5, VDE0620, GB2951.4, GB2099.1 klausa 24.4 dan 30.4 gambar 27 & gambar 42 dan sebagainya.Perangkat untuk tes benturan pada suhu rendah harus bekerja dengan ruang suhu rendah dan harus ditempatkan pada bantalan karet spons tebal 40 mm.

Perangkat ini adalah untuk melakukan tes benturan dari ketinggian 100 mm dengan berat jatuh 100 g atau 1000 g pada lengan isolasi pin,colokan dan outlet soket pada suhu rendah untuk memenuhi persyaratan pengujian dari IEC60884-1 pasal 24.4 dan 30.4, setelah pengujian, tidak ada retakan dari sarung isolasi yang terlihat dengan penglihatan normal atau dikoreksi tanpa pembesaran tambahan, dan tidak ada kerusakan pada sampel.

Alat ini juga dapat melakukan tes dampak dari 100mm ke kabel listrik, kabel fleksibel dan kabel dengan isolasi PVC dan sarung pada suhu rendah,massa berat jatuh ditentukan oleh diameter keseluruhan kabel (lihat tabel 1 dan tabel 2 di bawah ini), uji dapat memenuhi persyaratan uji dari IEC60811-1-4 klausa 8.5 dan gambar 1.Tidak ada celah dari lapisan isolasi yang terlihat dengan penglihatan normal atau dikoreksi tanpa pembesaran tambahan..

2Spesifikasi:
