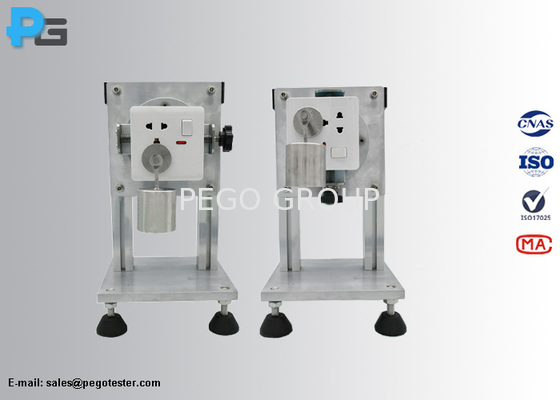

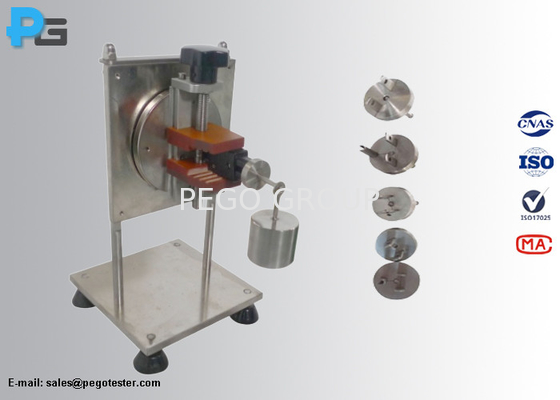

IEC 60884-1 Gambar 13 Perangkat untuk memeriksa ketahanan outlet soket terhadap ketegangan lateral

IEC 60884-1 Gambar 13 Perangkat untuk memeriksa ketahanan outlet soket terhadap ketegangan lateral

1. Pengantar

Alat uji ketegangan lateral adalah untuk memeriksa ketahanan terhadap ketegangan lateral dari outlet soket sesuai dengan IEC60884-1 klausa 13.14 / gambar 13 dan VDE0620, It is apply to test whether the socket-outlets having rating up to and including 16A and 250V will cause any damage in the standard sense when they are subjected to lateral stress by an appliance that is inserted into the socket.

Setiap spesimen dipasang pada permukaan vertikal dengan pesawat melalui kontak soket horizontal. Perangkat kemudian sepenuhnya terlibat dan beban digantung di atasnya sehingga kekuatan yang dilakukan adalah 5N.Perangkat dilepas setelah 1 menit dan soket-outlet diputar melalui 90 derajat pada permukaan pemasangan. Uji dilakukan empat kali, dan outlet soket diputar 90 derajat setelah setiap kontak. Selama uji, perangkat tidak akan terlepas dari outlet soket.Setelah tes, soket-soket tidak menunjukkan kerusakan dalam arti standar ini.

2. Parameter
