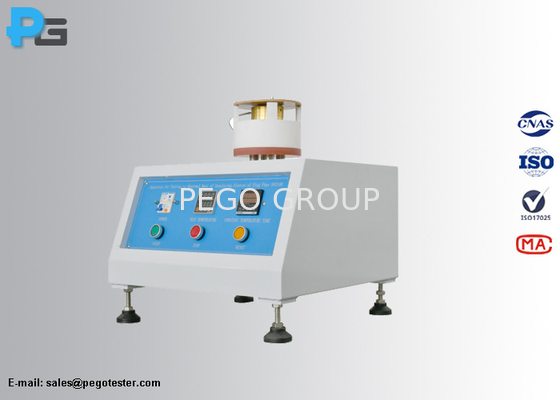

IEC 60884-1 Gambar 40 Perangkat untuk pengujian ketahanan terhadap panas yang abnormal dari selang isolasi dari pin colokan

IEC 60884-1 Gambar 40 Perangkat untuk pengujian ketahanan terhadap panas yang abnormal dari selang isolasi dari pin colokan

1. Pengantar

Perangkat untuk menguji ketahanan terhadap panas yang tidak normal dari selang isolasi dirancang sesuai dengan IEC6884-1 gambar 40 dan klausul 28.1.2, peralatan uji terdiri dari pelat isolasi A dan bagian logam B untuk memverifikasi lengan isolasi tahan pin colokan terhadap pemanasan abnormal.Sampel dimasukkan ke dalam alat uji, dan ditempatkan pada posisi horisontal yang paling tidak menguntungkan, ketika peralatan uji telah mencapai suhu konstan dan dipertahankan selama 3 jam,sampel kemudian diambil dari alat uji dan dibiarkan mendingin ke suhu kamar, lengan isolasi dari pin sampel kemudian mengalami uji benturan pada suhu lingkungan dan tertekan secara visual,lengan isolasi harus menunjukkan tidak ada retakan yang terlihat dengan penglihatan normal atau dikoreksi tanpa pembesaran tambahan, dan dimensi selang isolasi seharusnya tidak berubah.

2. Parameter
