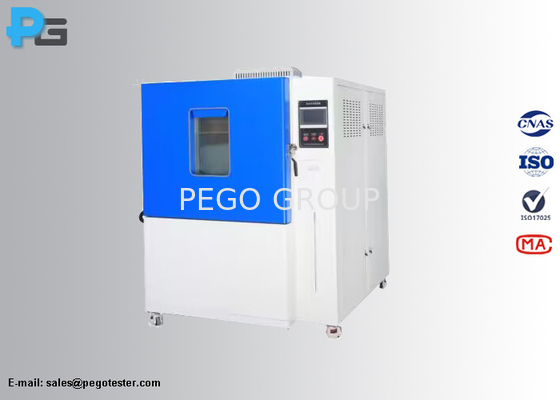

ISO 16750-4 Ruang uji kejut air es untuk pengujian sistem atau komponen kendaraan jalan

ISO 16750-4 Ruang uji kejut air es untuk pengujian sistem atau komponen kendaraan jalan

1. Pengantar

Ruang uji kejut air es dirancang untuk memenuhi persyaratan uji:ISO16750-4 Pasal 5.4.2 dan klausa 5.4.3. Peralatan dapat melakukan uji air percikan dan uji perendaman secara terpisah. Untuk uji air percikan, DUT ditempatkan di ruang pemanas (RT +10 °C ~ 150 °C),dan panaskan pada Tmax selama 1 jam (atau sampai stabilisasi suhu DUT tercapai), kemudian gunakan jet untuk mencemari DUT dengan air dingin (0 °C ~ + 4 °C) selama 3 detik. Tangki perendaman (tangki air dingin) berada di bawah ruang pemanas, ketika melakukan uji perendaman,mengoperasikan DUT di ruang pemanas pada Tmax selama 1 jam (atau sampai stabilisasi suhu DUT tercapai), dengan perangkat masih beroperasi, tenggelamkan selama 5 menit di tangki air dingin pada kedalaman ≥ 10mm.

Uji kejut air es adalah untuk mensimulasikan kejut termal yang disebabkan oleh air dingin dan berlaku untuk produk di area percikan kendaraan.Tujuannya adalah untuk mensimulasikan percikan air dingin di atas sistem atau komponen panas, seperti yang dapat terjadi ketika kendaraan dioperasikan di jalan basah di musim dingin. Mode kegagalan adalah retakan mekanik bahan atau kegagalan segel yang disebabkan oleh koefisien ekspansi suhu yang berbeda.Uji air percikan dan uji tenggelam adalah dua metode alternatif untuk melakukan uji kejut air es.

2. Fitur

● Untuk uji percikan air es dan uji tenggelam

● Dinding dalam ruangan terbuat dari stainless steel SUS316#, untuk memastikan tidak berkarat.

● Bahan isolasi termal: kapas serat kaca dengan kepadatan tinggi untuk memastikan kinerja isolasi termal dan menjaga suhu yang seimbang dan stabil di dalam ruangan.

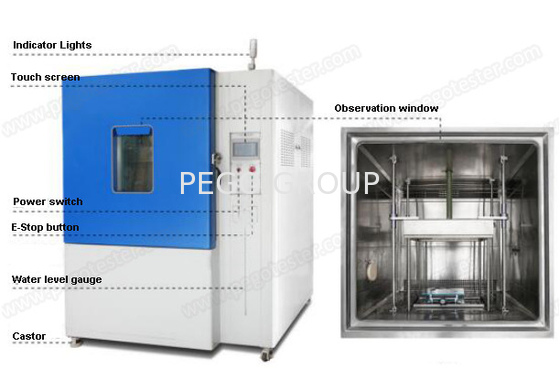

● Dilengkapi dengan jendela pengamatan transparan (kaca keras berlubang multi-lapisan) dan pencahayaan LED di pintu yang nyaman untuk mengamati situasi uji internal

● Lubang uji (diameter 100 mm) dipasang di sisi kiri perangkat, yang dapat digunakan untuk saluran listrik atau saluran sinyal uji eksternal;

● Komponen kontrol: layar sentuh 7 inci + PLC. Komponen listrik dibuat oleh LS, Omron, dll. Proses kabel memenuhi persyaratan standar nasional Cina,tata letak papan listrik wajar, kabelnya kuat, dan penandaannya jelas.

● Sistem pendingin peralatan dipasang di bagian bawah. kompresor mengadopsi merek Perancis Taikang untuk memastikan efek pendinginan dan keandalan,metode kondensasi didinginkan dengan udara, dan bahan pendingin ramah lingkungan R404R digunakan.Seluruh pipa sistem telah lulus tes kebocoran 48H bertekanan untuk mengkonfirmasi bahwa sistem pendingin dapat beroperasi stabil untuk waktu yang lama. penukar panas casing terbuat dari SUS316# stainless steel untuk mencegah korosi air garam;

● Uji penyemprotan air es: muncung dipasang di sisi kanan ruang uji; jarak penyemprotan diatur dengan memindahkan sampel

● Slot Jet terbuat dari SUS316, dan dirancang secara ketat sesuai dengan ISO16750-4 gambar 4.

● Uji tenggelam: uji tenggelam tidak dilakukan secara bersamaan dengan uji percikan air es. Silinder mendorong rantai untuk bergerak ke atas dan ke bawah,dan dapat langsung ditransfer dari ruang uji ke tangki perendamanWaktu perendaman dapat diatur dalam kisaran 1 sampai 5 menit, jumlah siklus dapat diatur dari 1 sampai 999 kali, dan waktu pemulihan suhu di tangki air adalah 30 menit.

● Peralatan ini memiliki fungsi pembersihan pipa dan kotak dalam secara otomatis.

3. Parameter


4Pertanyaan yang Sering Diajukan
1) Apakah peralatan perlu dipasang?
Pego: Tidak, peralatan akan dikirim secara utuh, pengguna dapat langsung menjalankan tes ketika menerima peralatan.

2) Apakah peralatan akan berkarat?
Pego: Tidak, cangkang ruang dan tangki perendaman terbuat dari baja tahan karat SUS316#, dibandingkan dengan baja tahan karat SUS304, bahan SUS316 lebih tahan korosi.

3) Apa periode garansi? dan bagaimana kita bisa mendapatkan layanan purna jual?

Pego: Periode garansi adalah 12 bulan setelah pengguna menerima barang. 95% masalah purna jual dapat diselesaikan oleh tim insinyur kami melalui layanan jarak jauh.Pelanggan akan mendapatkan tanggapan dalam waktu 24 jam pada hari kerja setelah melaporkan masalahDalam pengalaman kami, sebagian besar masalah dapat dihilangkan dengan bimbingan insinyur kami, hanya sebagian kecil dari masalah yang disebabkan oleh kegagalan bagian,Itu karena kita menggunakan komponen bermerek, yang memiliki kinerja yang lebih baik dan keandalan yang baik. Jika bagian rusak, kami akan mengirim yang baru untuk diganti, bagian baru akan dikenakan biaya gratis dalam masa garansi.Dan juga tim eigneer kami akan mengajarkan bagaimana untuk mengganti bagian yang rusak.
