IEC 62196-1 Kendaraan listrik IPX3 dan IPX4 Mesin pengujian tahan air tabung osilasi
1. pengenalan mesin uji tahan air tabung osilasi:
Mesin pengujian tahan air tabung osilasi dirancang sesuai dengan IEC60529, gambar 4, klausa 14.2.3 dan 14.2.4, dan dibutuhkan oleh standar IEC62196-1 klausa 20.2Hal ini diterapkan untuk memverifikasi perlindungan terhadap penyemprotan (IPX3) dan percikan air (IPX4) tes, dan banyak digunakan dalam industri kendaraan listrik, plugs ve dan kolektor, elektronik, lampu,komponen listrik, suku cadang mobil dan lain-lain..Peralatan uji tahan air IPX3 dan IPX4 terdiri dari tabung osilasi (R200 sampai R1600), papan putar, tangki air, unit kontrol (touch screen + PLC), flowmeter, tekanan gauge, dll.Tabung osilasi terbuat dari SUS304 stainless steel.
IPX3: tabung osilasi memiliki lubang penyemprotan di atas busur 60° di kedua sisi titik pusat (lubang lainnya diblokir), laju aliran total disesuaikan sebagai persyaratan standar,kandang yang akan diuji ditempatkan di titik tengah dari semicircle, tabung menyebabkan osilasi melalui sudut 120°, 60° di kedua sisi vertikal, waktu untuk satu osilasi lengkap (2*120°) adalah sekitar 4 s dan durasi uji adalah 5 menit.Kemudian putar cangkang 90 °dalam arah horizontal, dan uji selama 5 menit, radius maksimum yang diizinkan dari tabung ayunan adalah 1600mm.
IPX4: tabung osilasi memiliki lubang semprotan di seluruh 180 ° dari setengah lingkaran, laju aliran total diatur sesuai dengan persyaratan standar, dan diukur dengan flowmeter.Tabung menyebabkan berosilasi melalui sudut hampir 360 °, 180° di kedua sisi vertikal, dan waktu untuk satu osilasi lengkap (2*360°) sekitar 12 s. Durasi uji adalah 10 menit.Dukungan dari kandang uji harus dibocorkan untuk menghindari menjadi baffle air; putar tabung ayunan ke maksimum di setiap arah, sehingga cangkang akan disemprotkan ke semua arah.
2Fitur mesin uji tahan air tabung osilasi:
● Untuk pengujian IPX3 dan IPX4
● Kerangka peralatan dan papan putar terbuat dari SUS304# stainless steel, untuk memastikan tidak berkarat.
● Mengadopsi struktur pilar ganda, mudah dipasang dan rotasi stabil.
● Dilengkapi dengan trundle yang dapat disesuaikan, membuat peralatan mudah dipindahkan.
● Tangki berada di bawah peralatan, otomatis untuk mengontrol tingkat air dengan bantuan katup bola terapung Air, dan alarm pada tingkat tinggi atau rendah untuk melindungi dari kerusakan yang disebabkan oleh tingkat air yang rendah.
● Penggerak tabung berosilasi: Mengadopsi motor servis Panasonic, dengan fitur kebisingan rendah dan akurasi tinggi.
● Drive turntable: mengadopsi motor langkah merek Cina, dapat menyesuaikan kecepatan dan sudut dengan layar sentuh, dan kontrol otomatis arah (cocok untuk sampel untuk melakukan tes langsung).
● Pengaturan waktu untuk daya: daya off: 0-999min-daya on: 0-999min-daya off: 0-999min
● Komponen kontrol: layar sentuh 7 inci + Panasonic PLC.
3. Parameter mesin uji tahan air tabung osilasi
| Model |
IPX34C |
| Radius tabung |
R1600 |
R1400 |
R1200 |
R1000 |
R800 |
R600 |
R400 |
R200 |
| Ukuran luar (L*W*H, m) |
4*3.2*2.8 |
3.6*3*2.6 |
3.2*2.4*2.4 |
2.85*2.02*2.350 |
2.4*1.8*2 |
2*1,4*1.8 |
/ |
/ |
| Tingkat pengiriman (L/menit) |
0 ~ 10 |
0 ~ 10 |
0 ~ 6 |
0 ~ 6 |
0 ~ 4 |
0 ~ 3 |
/ |
/ |
| Diameter dari turntable (mm) |
Φ1000 |
Φ1000 |
Φ800 |
Φ800 |
Φ600 |
Φ600 |
/ |
/ |
| Ketinggian papan putar (mm) |
1750 ~ 2350 |
1750 ~ 2350 |
1350~1950 |
1300~1700 |
950 ~ 1550 |
550 ~ 1000 |
/ |
/ |
| Aperture dari nozzles (mm) |
0.4 |
| Diameter dalam tabung |
15 mm |
| Kapasitas tangki air |
30L |
| Sudut tabung |
1200(IPX3), 3600(IPX4) atau ditentukan oleh pengguna |
| Kecepatan rotasi tabung |
4s untuk 2*1200, 12s untuk 2*3600atau user defined |
| Bahan tabung |
SUS304 stainless steel |
| Kecepatan rotasi turntable |
1 ~ 5r/menit |
| Kapasitas bantalan maksimum dari papan putar |
50kg |
| Metode rotasi turntable |
Ke depan atau ke depan dan mundur bergantian |
| Perlindungan |
Kebocoran listrik, hidropenia, sirkuit pendek |
| Kekuatan kerja |
AC 220V/50Hz, 1KW (kabel hidup + kawat netral + kawat perlindungan tanah) |
| Kondisi kerja |
5°C~35°C (suhu), ≤85% (R.H.), 86kPa~106kPa (tekanan) |
| Aksesoris |
Filter air*1, jarum uji*100, kabel 3-inti*1 (3m) |
| Sumber air |
1) Pengguna diminta untuk mengkonfigurasi sumber air untuk peralatan di lokasi instalasi, dengan tekanan air tidak kurang dari 0,2Mpa, dan memasang keran 4/8 inci.
2) keran tidak lebih dari 2 meter dari peralatan
|
| Persyaratan untuk lokasi |
Lantai rata, drainase tidak terhalang, tanah dan dinding yang kedap air, dan lantai drainase atau selokan drainase diatur |
| Persyaratan untuk saklar daya |
1) Pengguna diminta untuk mengkonfigurasi saklar udara perlindungan kebocoran kapasitas yang sesuai untuk peralatan di lokasi instalasi,dan saklar ini harus independen untuk penggunaan peralatan
2) Dilarang menggunakan saklar pisau atau soket listrik
3).Switch perlindungan kebocoran udara tidak lebih dari 2 meter dari peralatan
|
| Radius (mm) |
IPX3 |
IPX4 |
| Jumlah lubang terbuka |
Total aliran air |
Jumlah lubang terbuka |
Total aliran air |
| L/menit |
L/jam |
L/menit |
L/jam |
| 200 |
8 |
0.56 |
33.6 |
12 |
0.84 |
50.4 |
| 400 |
16 |
1.1 |
66 |
25 |
1.8 |
108 |
| 600 |
25 |
1.8 |
108 |
37 |
2.6 |
156 |
| 800 |
33 |
2.3 |
138 |
50 |
3.5 |
210 |
| 1000 |
41 |
2.9 |
174 |
62 |
4.3 |
258 |
| 1200 |
50 |
3.5 |
210 |
75 |
5.3 |
318 |
| 1400 |
58 |
4.1 |
246 |
87 |
6.1 |
366 |
| 1600 |
67 |
4.7 |
282 |
100 |
7.0 |
420 |

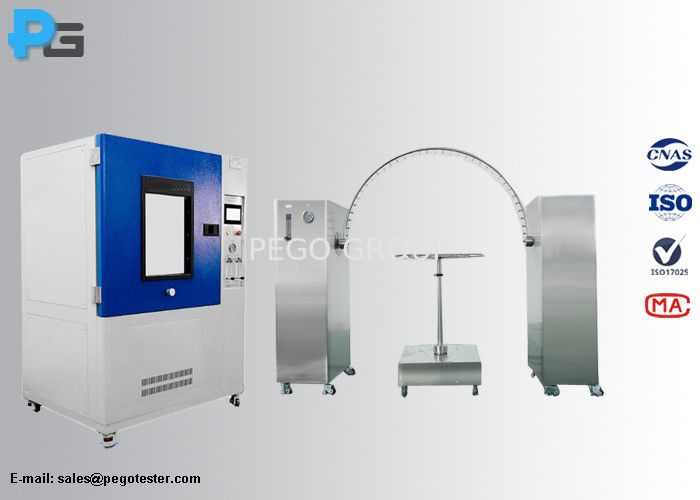

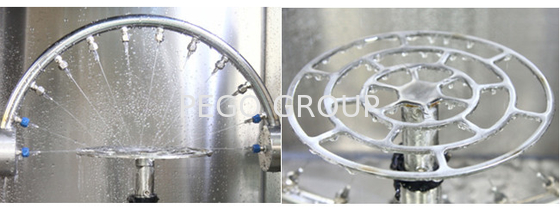

4Gambar mesin pengujian tahan air tabung osilasi
5. Packing Daftar mesin uji tahan air tabung osilasi
| 1 |
Kotak kolom |
2 |
| 2 |
Swing Tube |
1 |
| 3 |
Mesin putar |
1 |
| 4 |
Jarum Biru |
100 |
| 5 |
Plug dari stainless steel |
beberapa |
| 6 |
0.35mm Jarum |
1 |
| 7 |
Segel O-ring |
1 |
| 8 |
Kunci Allen |
1 |
| 9 |
Sekrup untuk tabung ayunan |
6 |
| 10 |
Tabung anilox |
6m |
| 11 |
Pengikat |
4 |
| 12 |
Filter |
1 |
| 13 |
Kunci Filter |
1 |
