IEC62196-1 Pasal 26.4 Alat uji lentur kabel plug dan konektor kendaraan EV untuk uji lentur
1. Pengenalan alat uji lentur kabel
Alat uji lentur tali dirancang sesuai dengan IEC62196-1 pasal 26.4 gambar 20 dan tabel 14,Hal ini diterapkan untuk melakukan uji lentur beban mekanis dari aksesori yang tidak dapat dibalikkan dari colokan ev dan konektor kendaraan.
Metode pengujian:
Sampelnya diikat pada anggota osilasi perangkat sehingga di tengah perjalanan, kabel dimuat dengan berat,dan arus yang sama dengan arus nominal dari aksesori dilewati melalui konduktor, tegangan antara mereka adalah tegangan nominal, elemen osilasi dipindahkan ke belakang dan ke depan melalui sudut 90° (45° di kedua sisi vertikal),jumlah lenturan adalah 20000 dan kecepatan lenturan 60 per menitSetelah pengujian, sampel tidak menunjukkan kerusakan dalam arti dokumen ini.
Struktur:
Peralatan ini mengadopsi struktur lantai-stand dan dikendalikan oleh PLC dan layar sentuh.Dilengkapi dengan 4 roda untuk membuat mesin bergerak dengan mudah.
2. Spesifikasi peralatan uji lentur kabel
| Sistem kontrol |
PLC + layar sentuh |
| Mode drive |
Servo motor |
| Kecepatan pengujian |
60 siklus/menit |
| Indikator sudut |
0-3600, terbuat dari stainless steel |
| Sudut ayunan |
90°, ±450di kedua sisi dari vertikal atau sudut yang diinginkan |
| Jumlah tes |
Standar default: 20000 siklus |
| Beban |
200~250V/0~400A (bisa disesuaikan) |
| Berat |
20N, 25N, 50N, 75N, 100N atau dapat disesuaikan |
| Klem sampel |
Pengepakan mekanis |
| Kekuatan Kerja |
220V/50Hz |
Tabel 14 - Uji lentur beban mekanis
| Listrik nominal (A) |
Pasukan (N) |
| Hingga dan termasuk 20 |
20 |
| Dari 21 sampai 32 termasuk |
25 |
| Dari 33 sampai dan termasuk 70 |
50 |
| Dari 71 hingga 250 termasuk |
75 |
| Dari 251 sampai 400 termasuk |
100 |
| Dari 401 hingga 500 termasuk |
120 |
| Dari 501 hingga 600 termasuk |
140 |
| Dari 601 hingga 800 termasuk |
180 |

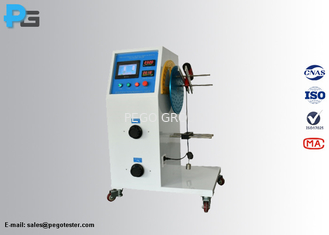

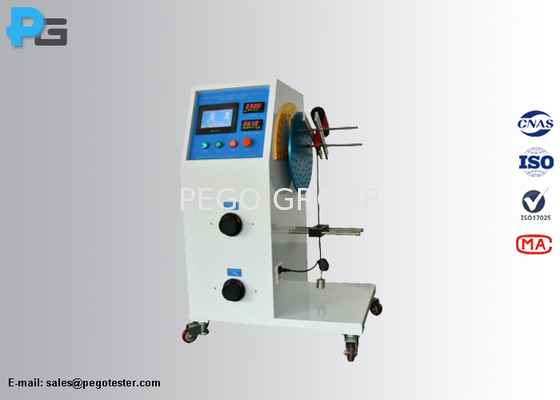

3Gambar alat uji lentur kabel
4. FAQ
1) Apakah alat uji lentur tali dilengkapi dengan sertifikat kalibrasi?
Jawaban: Ya, akan dikirimkan dengan sertifikat kalibrasi, biaya tambahan.
2) Apa sudut ayunan?
Jawaban: Sudut dapat diatur 0-3600bebas (standar yang diperlukan 900, ± 450di kedua sisi dari vertikal atau sudut yang diinginkan).
3) Berapa kecepatan?
Jawaban: Kecepatan dapat diatur dari 0 sampai 60 siklus/menit.
4) Paket apa yang akan digunakan untuk pengiriman?
Jawaban: Alat ini akan dikemas dalam kotak kayu.
5) Bagaimana kita bisa memesan barang ini?
Jawab: silakan kirim pertanyaan kepada kami, penjual kami akan menghubungi Anda dalam waktu 24 jam.
