Sistem pengujian goniofotometer LED

Sistem Uji Goniophotometer LED untuk Distribusi Intensitas Cahaya

Pendahuluan:

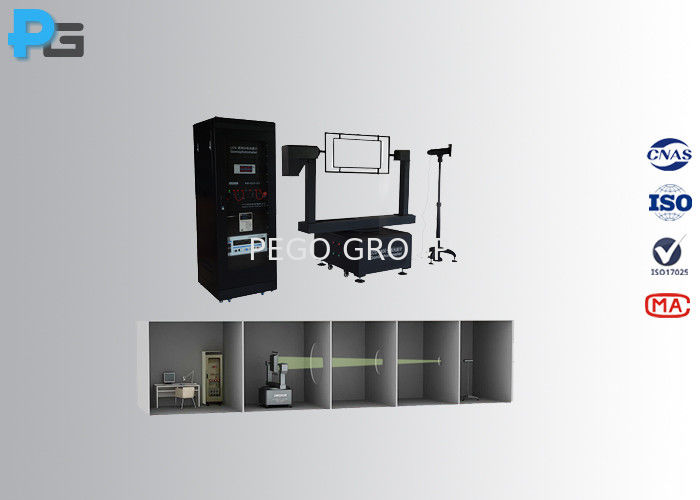

Sistem Uji Goniophotometer PG-1900 (Sistem Uji Distribusi Intensitas Cahaya) dirancang sesuai dengan standar LM-79 dan CIE mengenai solusi uji C-γ dan B-β, banyak digunakan untuk menguji LED, HID, CFL, dan luminer lainnya, seperti lampu sorot, lampu downlight, lampu panel, lampu jalan, dan sebagainya. Parameter pengukuran meliputi kurva distribusi intensitas spasial, kurva distribusi intensitas spasial penampang, kurva distribusi isolux, kurva batasan luminansi, fluks cahaya area, efisiensi luminer, kelas silau UGR, total fluks cahaya, fluks cahaya efektif, faktor pemanfaatan, dan lain-lain. Semua data uji dapat disimpan sebagai file IES yang dapat diinput langsung ke Dialux, juga data dapat dikeluarkan sebagai file PDF dan excel untuk tujuan analisis.

1) Untuk perlengkapan Pencahayaan Dalam Ruangan: rasio cahaya ke atas, rasio cahaya ke bawah, rasio tinggi spasi maksimum yang diizinkan, kurva batasan luminer, faktor pemanfaatan, tabel perkiraan anggaran.

2) Untuk lampu sorot: sudut sisi puncak setengah, data distribusi intensitas cahaya tipe B, data distribusi fluks zonal, kurva intensitas cahaya ruang.

3) Untuk lampu jalan: rasio tinggi spasi maksimum yang diizinkan, rasio cahaya ke atas, rasio cahaya ke bawah, fluks zonal, intensitas cahaya, faktor pemanfaatan.

Persyaratan Laboratorium:

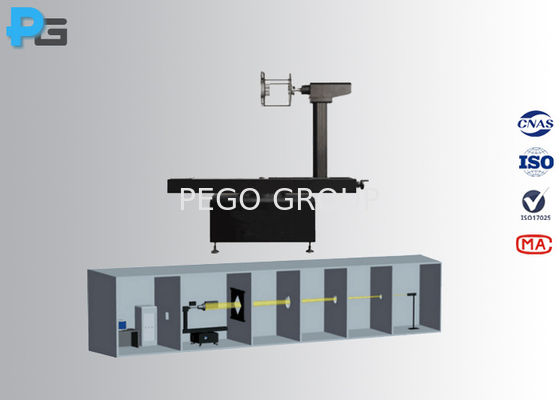

1) Dimensi ruang gelap: 3m(T)*2.5m(L)*15m(P) ke atas, atau dirancang sesuai dengan ukuran lampu dan ukuran laboratorium. Konsol putar dan detektor ditempatkan di ruang gelap. Ruang gelap (termasuk dinding, langit-langit, dan lantai) harus dilapisi dengan cat gelap kusam, atau ditutupi dengan karpet hitam atau kain hitam.

2) Ruang kontrol: 2.5m(T)*3m(L)*3m(P). Kabinet kontrol, komputer, dan printer ditempatkan di ruang kontrol.

3) Suhu ruang gelap harus dikontrol oleh AC sesuai dengan persyaratan CIE.

4) Pego akan memberikan dukungan desain laboratorium sesuai dengan kondisi aktual setelah pesanan dikonfirmasi.

Parameter:

1). Jarak uji: 2m~15m (tergantung pada ukuran lampu dan ukuran laboratorium)

2). Perangkat lunak versi bahasa Inggris dapat berjalan di win7 atau win XP

3). Dapat menguji ukuran lampu maksimum (dengan perlengkapan lampu): φ 1500mm, 50KG, 300V/500w

4). Penjepit untuk pemasangan Lampu:

Laporan Uji:
