Standar: | IEC60529, JIS D0203 | Tingkat tes: | IPX3, IPX4, IPX4K, R1, R2, S1, S2 |
---|---|---|---|
Modus Kontrol: | PLC + layar sentuh | Konfigurasi: | ruang uji, tabung berosilasi, koil, meja putar |
Dimensi kerja: | disesuaikan sesuai sampel | Daya kerja: | 380V/50Hz (3 fase 5 kabel) |
Cahaya Tinggi: | Ruang Uji Tahan Air JIS D0203,Ruang Uji Tahan Air IEC60529 |

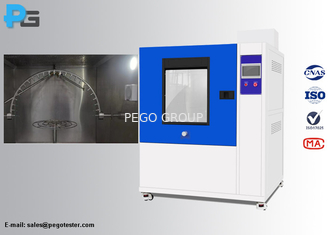

Kamar Uji Komprehensif Ketahanan Air untuk Uji IPX3/4 sesuai IEC60529 dan Uji R1/R2 S1/S2 sesuai JIS D0203
1. Perkenalan
Ruang uji tahan air dirancang untuk memenuhi persyaratan uji JIS D0203 untuk uji R1/R2/S1/S2 dan IEC60529 untuk uji IPX3/IPX4/4K.Tabung berputar dengan 2 nosel hujan untuk uji hujan R1/R2, tabung berputar dengan 40 nosel semprot untuk uji semprot S1/S2, keduanya dirancang secara ketat sesuai dengan JISD0203.Tabung berosilasi untuk pengujian IPX3/4 dirancang secara ketat sesuai dengan IEC60529, radius tabung adalah R400 yang memiliki 25 nozel dan diameter 0,4.Peralatan ini menempatkan koil dan tabung ayun di ruang uji, pengujian R1, R2, S1, S2 dapat dilakukan secara terpisah atau bersamaan, dan pengujian IPX3, IPX4, IPX4K dapat dilakukan secara terpisah.Stopkontak tahan air untuk spesimen dipasang di dinding ruang uji untuk mendukung uji langsung, panel depan transparan untuk memudahkan pengamatan proses eksperimen.
Jenis | Simbol | Tujuan Tes | Metode Uji |
Tes Hujan | R1 | Suku cadang mobil terhadap kontak langsung dengan air | tekanan air: 0,01Mpa, aliran air: 1,9L/mnt, suhu air: suhu biasa, waktu pengujian: 10 menit |
R2 | Suku cadang mobil terhadap hujan atau semprotan air tidak langsung bersentuhan | tekanan air: 0,03Mpa, aliran air: 3,2L/mnt, suhu air: suhu biasa, waktu pengujian: 10 menit | |
Tes Semprot | S1 | Suku cadang mobil terhadap hujan atau kontak langsung air jet | tekanan air: 0,10Mpa, aliran air: 24,5L/mnt, suhu air: suhu biasa, waktu pengujian: 30 menit |
S2 | Suku cadang mobil melawan riptide | tekanan air: 0,30Mpa, aliran air: 39,2L/mnt, suhu air: suhu biasa, waktu pengujian: 1 jam | |
Tes Semprot | IPX3 | Kandang terhadap penyemprotan air | semprot±60 derajat dari vertikal, aliran air: 0,07L/mnt±5% per lubang, waktu uji: 10 menit |
IPX4 | Kandang terhadap percikan air | semprot±180 derajat dari vertikal, aliran air: 0,07L/min±5% per lubang, waktu uji: 10 menit | |
IPX4K | Terlindung dari percikan air dengan tekanan yang meningkat | semprot±180 derajat dari vertikal, aliran air: 0,6L/min±5% per lubang, tekanan: perkiraan 400Kpa, waktu uji: 10 menit |
2.Parameter
Dimensi Ruang Kerja | 1000*1000*1000mm (L*D*H) |
Dimensi Luar | 1450*1220*1920mm (P*L*T) |
Diameter meja putar | φ400mm |
Berat beban meja putar | 50KG |
Tinggi angkat | 500-800 mm |
Kecepatan meja putar | 1 -17r/mnt |
Arah putaran meja putar | Putar maju / putar mundur dan maju bergantian / putar intermiten |
Waktu Tes | 0-999 mnt |
Berat | Sekitar 250kg |
Daya Kerja | AC 380V±10%/ 50Hz±10% |
Catu daya spesimen | 220V |
Kekuatan | 1.0KW |
Fungsi perlindungan keselamatan | Perlindungan kebocoran, perlindungan kekurangan air, perlindungan hubung singkat |
Suhu kerja | 5℃~35℃ (suhu), ≤85% (RH), 86kPa~106kPa (tekanan) |
Aksesori | Filter air*2, jarum uji*100, kabel 3 inti*1 (3m) |
Parameter IPX3/4 | |
Radius Tabung | 400mm |
Aliran Tabung | IPX3=1,1L/mnt;IPX4=1,8L/mnt;IPX4K=15L/mnt |
Tekanan | IPX3=80Kpa, IPX4=80Kpa;IPX4K=400Kpa (dapat disesuaikan 0-500Kpa) |
Bukaan penurunan (mm) | IPX3/IPX4=0,4mm, IPX4K=0,8mm |
Interval bukaan | 50mm |
Diameter dalam tabung | 15mm |
Sudut tabung | 120º (IPX3), 350º (IPX4) atau pengaturan khusus |
Kecepatan tabung | Bolak-balik 1200*2: 4 detik;bolak-balik 3600*2:12 dtk |
Parameter JIS D0203 R1/R2 | |
Nosel hujan | Didesain secara ketat sesuai dengan standar JIS D0203 |
Tekanan | R1=0,01MPa, R2=0,03MPa |
Jumlah nozel | 2 buah |
Semprotkan rentang waktu air | 0~99h59m, dapat diatur |
Tabung berputar di sekitar poros | 1~23r/mnt, dapat disesuaikan |
Parameter JIS D0203 S1/S2 | |
Semprotkan Nosel | Didesain secara ketat sesuai dengan standar JIS D0203 |
Tekanan | S1=0,1MPa, S2=0,3MPa |
Diameter nozel | Φ1.2mm |
Jumlah nozel | 40pcs |
Semprotkan rentang waktu air | 0~99h59m, dapat diatur |
Tabung berputar di sekitar poros | 1~23r/mnt, dapat disesuaikan |
3. Fitur
● Untuk pengujian IPX3/IPX4/IPX4K/R1/R2/S1/S2.
● Cangkang peralatan dibuat dari pelat baja berkualitas tinggi, dan ruang dalam peralatan serta meja putar terbuat dari baja tahan karat SUS304#.
● Struktur tipe kotak, tangki air terpasang, air dapat didaur ulang.Katup float level air dipasang di tangki penyimpanan air, kontrol otomatis asupan air, dan deteksi alarm level air rendah.
● Terdapat jendela observasi transparan yang terbuat dari kaca yang dikeraskan pada pintu, dan lampu LED dipasang di dalam bilik, yang nyaman untuk mengamati kondisi pengujian.
● Tabung dan kumparan berosilasi digerakkan oleh motor stepper bermerek Cina, kecepatan putaran dan sudut tabung berosilasi dapat disesuaikan dengan tepat, kecepatan putaran kumparan dapat diatur secara akurat pada 23r/menit.
● Aliran dan tekanan tabung berosilasi IPX3/4 dan nozel hujan & nosel semprot JISD0203 dapat dikontrol secara manual di panel.
● Meja putar digerakkan oleh motor stepper bermerek Cina, kecepatan dan sudut dapat diatur pada layar sentuh (dapat disesuaikan), akurat dan dapat disesuaikan secara bertahap dalam kisaran standar, dan dapat secara otomatis mengontrol rotasi maju dan mundur (maju dan mundur: sesuai untuk tes langsung untuk mencegah belitan).
● Stop kontak kedap air (AC220V/10A) terpasang di dinding ruang untuk menghidupkan spesimen, waktu hidup dan mati dapat dikontrol pada layar sentuh: MATI (0-999MIN)-HIDUP (0 -999MIN)-OFF (O-999MIN), cocok untuk sampel yang harus diberi energi dan padam selama pengujian.
● Waktu pengujian dapat diatur pada rentang 0-999 menit (dapat disesuaikan).
● Filter air adalah ruang bawaan untuk mencegah nozel tersumbat, dan mudah diganti secara teratur.
● Sistem inti terdiri dari layar 7 inci dan Panasonic PLC, komponen elektroniknya dibuat oleh merek terkenal dunia, seperti LG dan Omron.Proses pengkabelan memenuhi persyaratan standar nasional China, tata letak papan listrik masuk akal, kabelnya kokoh dan ditandai dengan jelas.
● R1, R2, S1, S2 dapat bekerja secara mandiri, IPX3, IPX4 dan IPX4K dapat bekerja secara mandiri.
